¿QUE FUNCION TIENE UN SINTONIZADOR DE ANTENA?




Amigos,prosiguiendo la entrada anterior cabria preguntarse:¿Es cierto que un sintonizador de antenas no es realmente un ajuste de la antena? Y si una antena ya está cortada a la resonancia-
¿de qué sirve un sintonizador?-
Es cierto,un sintonizador de antenas,a pesar de su nombre,no ajustará su antena en el sentido estricto de la palabra-Por ejemplo:no ajustará la longitud de los elementos de la antena,ni su altura sobre el suelo,etc-

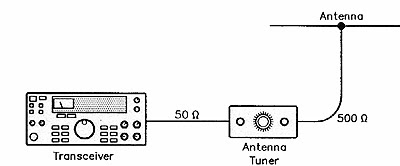

Lo que un sintonizador de antenas o Transmacht hace,sin embargo,es transformar la impedancia a
la entrada de la línea de alimentación a un valor que su transceptor puede controlar,normalmente
de 50 ohmios-




Al pensar en los sintonizadores de antenas y los cables de bajada (línea abierta o paralela y coaxil),es importante recordar que el sintonizador no tiene efecto alguno sobre los cables de bajada entre sí y la antena-Es el cable de bajada entre el sintonizador y el transceptor que cambia-En términos prácticos,todo sintonizador lo que hace es actuar como una especie de transformador de impedancias ajustable entre el sistema de antena y la radio-Toma lo que la impedancia del sistema de antena presenta y lo intenta convertir a 50 ohmios -o algo razonablemente cerca de ese valor-para el transceptor-Cuando el transceptor "ve" una impedancia de 50 ohmios,es capaz de cargar su salida de RF máxima en el sistema-Ese poder es transferido a través del sintonizador de antena,a la línea de alimentación y,en última instancia,a la antena,menos las pérdidas sufridas a lo largo del camino-
Estas pérdidas son la razón de que se busque un sistema de alimentación de alta eficiencia que es deseable para cada caso en particular y el porqué algunos aficionados utilizan línea abierta o en escalera-
¿CUAL ES LA MANERA CORRECTA DE AJUSTAR UN SINTONIZADOR DE ANTENAS?
La mayoría de los sintonizadores de antena tiene un interruptor giratorio para la inductancia (bobina) y dos condensadores variables-En algunos sintonizadores el interruptor se sustituye por una inductancia variable continua,conocido como inductor de rodillos-
Supongamos que está usando un sintonizador con un interrptor de inducción(llave de varias posiciones)que son los mas comunes-Coloque los controles de los dos condensadores a la mitad de su rango-Si esta es la primera vez que lo usa no confíe en que están bien ajustados,retire la tapa y gire los botones hasta que las placas móviles de los condensadores estén a la mitad en relación a las placas fijas-Si los botones están apuntando a la mitad de la escala,considérese afortunado,si no,aflójeles las tuercas y gire las perillas para que apunten a la escala media,vuelva a apretar las tuercas,coloque la tapa y ya está pronto para salir-
Encienda la radio y,con los mandos de los condensadores en la escala media,mueva el interruptor de la bobina hasta escuchar el ruido mas fuerte o el nivel de la señal mas alto en la radio-Esto nos llevará a estar cerca de su mejor lugar de ajuste-Con su transceptor a la mas baja potencia posible,trasmita una portadora contínua,mientras ajusta los controles de los condensadores,para la lectura de mas baja ROE en su medidor de SWR-Usted puede encontrar que tiene que variar en una o dos posiciones el interruptor de la bobina para conseguir la mayor adaptación-Sea amable con su radio,mantenga la portadora contínua durante períodos tan cortos como sea posible-Dependiendo de la impedancia a la entrada de antena-y el diseño general del sintonizador,puede el mismo no ser capaz de ajustar 1:1 en todas las frecuencias y bandas-
Espero les sea útil,hasta pronto-
