ANTENA MOXON PARA LA BANDA DE 10 METROS.....


Hola amigos,ante algunas esporádicas aperturas de la propagación en la Banda de 10 metros,cada vez mas frecuentes últimamente,aunque débiles,y al gustarme mucho dicha banda para hacer contactos dx,decidí tratar de armar una antena direccional con los elementos de alambre,similar a lo relatado en la entrada de este Blog:http://cx3ss.blogspot.com.uy/2011/10/antena-yagi-de-alambre.html    de fecha 1 de octubre de 2011.Esta antena me dio muchísimas satisfacciones,pero tomando en cuenta que en ese tiempo la propagación estaba muy buena y que la misma fue construida en forma de experimentación,sin tomar en cuenta ningún modelo o base científica;en este caso decidí documentarme un poco al respecto,para hacer algo mas sólido del punto de vista técnico y fue así que buscando en la web,encontré un diseño simple,pero probado,denominada Moxon por su inventor.Esta antena es incluso-por su diseño especial-mas pequeña de tamaño que la anterior construída por mí.Consta de 2 elementos:irradiante y reflector.Para el cálculo preciso de sus medidas usé un pequeño programa gratis llamado Moxgen y que se puede bajar de la siguiente página:https://ea3gyz.jimdo.com/programas/


Es muy fácil su uso ,sólo hay que ingresar en los campos correspondientes,la frecuencia a usar en Mhz,el diámetro del alambre a usar,elegir el tipo de polarización (vertical u horizontal)y la unidad de medida:pies,mm,metro,pulgadas,etc.y oprimir el boton calculate.......

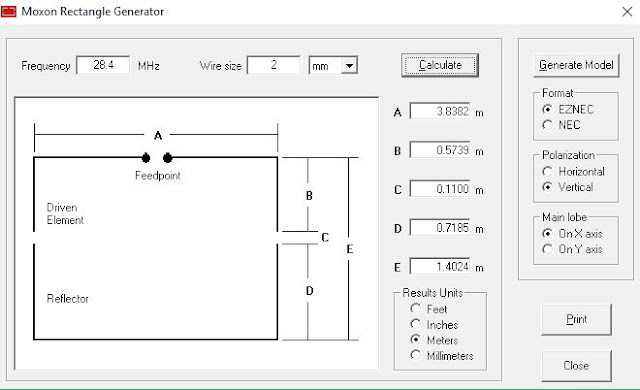

En la foto siguiente están los parámetros que yo usé,con las medidas correspondientes:

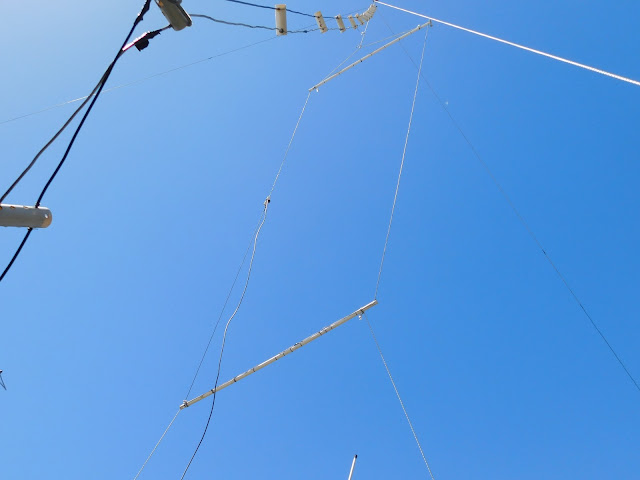

En mi caso,al igual que la antena anterior,al tener sólo un mástil alto -9 metros del piso-lo mas sencillo era colocarla en forma inclinada,y el armazón mucho mas simple que si la confeccionaba para que trabajara como una yagy de forma horizontal.No es complicado hacer un soporte para la yagy,por ejemplo con caños de pvc,tubos de fibra de vidrio o cañas de pesca etc.Como dije,en mi caso,por estar colgada de un costado. sólo necesité dos tubos de pvc de 2 cmts de diámetro y 1.40 metros de largo.






Para sujetar el cable del irradiante y reflector a los caños utilicé precintos,bridas o sunchos de plástico,siendo su armado rápido y prolijo.Utilicé como cable de bajada coaxil RG58,que va unido al irradiante directamente y luego efectué un Choke de RF,enrollando en un toroide varias vueltas del propio cable, a fin de prevenir algún posible retorno de RF por la malla del mismo.


Para colgarla del mástil un poco mas abajo de la G5RV que tengo en forma de V invertida,sujeté el caño superior con un estribo de soga  naútica,en tanto que el caño inferior le coloqué en cada extremo unos metros de esta soga a fin de poder rotarla con facilidad y una vez "apuntada" sujetarla con las mismas a puntos adecuados cerca del suelo....



Una vez concluido en poco rato el armado y montaje de la antena,verifiqué que tenía muy baja ROE en el segmento entre 28.300 y 28.600.En otras frecuencias de 10 metros en que la ROE era un poquito mas elevada,usando un sintonizador manual,fácilmente podía ajustarla.
Mi equipo de trasmisión actual es un Yaesu FT-857 y usando esta Moxon,se dió que varios días de la semana pasada se abrió un poquito la Banda,y pude efectuar varios Qsos con colegas ubicados en Alemania,Croacia,Francia,Italia,Portugal,España,Estados Unidos de América,Brasil,Sur de Argentina y Chile.....Escuchándolos con señales de S 59 y más en algunos casos,y reportándome señales entre 44 y 59,trabajando con unos 50 Watts de pico
Incluso algunos de los Qsos ya me fueron confirmados por Qsls electrónicas,como por ejemplo:






Finalmente,debo decir que he quedado gratamente sorprendido por la eficacia de esta sencilla antena,ya que se ha comportado muy bien a pesar de la mala propagación que sufrimos....creo que una vez suba un poco la misma,el resultado sin dudas será excelente........


Gracias por visitarme,espero se encuentren a gusto,que encuentren algo útil y que su visita sirva para afianzar lazos de amistad y camaradería entre todos los Radioaficionados-
Un abrazo CX3SS
