jueves, 16 de junio de 2016

INTERESANTE:PORQUE NO SUBIR ARBITRARIAMENTE LA POTENCIA DEL EQUIPO

Hola amigos,navegando por la Web encontré un vídeo que me resultó muy interesante,ya que explica muy bien,porque debemos tener cuidado en tratar de subir la potencia original del equipo,porque nos parece que es muy poca de acuerdo a las lecturas de los medidores comunes y quiero compartirlos con ustedes.
El mismo fué tomado de:NOVEDADES RADIOAFICIONADOS
Que lo disfruten...hasta la próxima....

miércoles, 1 de junio de 2016

ANTENA DIPOLO PLEGADO DOBLE HELICOIDAL-PARTE 5-COMENTARIOS ADICIONALES-

Hola amigos:Cuando el 27 de julio de 2010 me decidí a publicar información sobre la antena denominada:DIPOLO PLEGADO DOBLE HELICOIDAL,dirigida especialmente a aquellos colegas con limitado espacio para sus antenas,nunca me imaginé el gran interés que despertó y aún hoy,casi seis años después,son innumerables los comentarios y solicitudes de mas información al respecto que recibo vía mail.En vista de lo anterior,y luego de ese tiempo de experimentación del sistema irradiante por innumerables colegas y el suscrito,publico esta quinta entrega con comentarios sobre el desempeño y pequeñas modificaciones efectuadas con motivo de mejorar el rendimiento y/o facilitar la construcción.También iré intercalando fotos enviadas por colegas de su versión de la antena.Primero,quiero aclarar,que no se trata de una antena "mágica" que va a solucionarle todos sus problemas de comunicación,especialmente en este período actual de baja propagación.Es sólo una buena antena,con un buen desempeño de acuerdo a su tamaño y bajo costo,ideal para salidas de campo o para aquellos colegas con poco espacio.También he notado fallas de construcción y/o uso que causan un bajo desempeño de la antena,de lo cual me voy a referir luego de las siguientes fotos de las antenas de unos colegas......

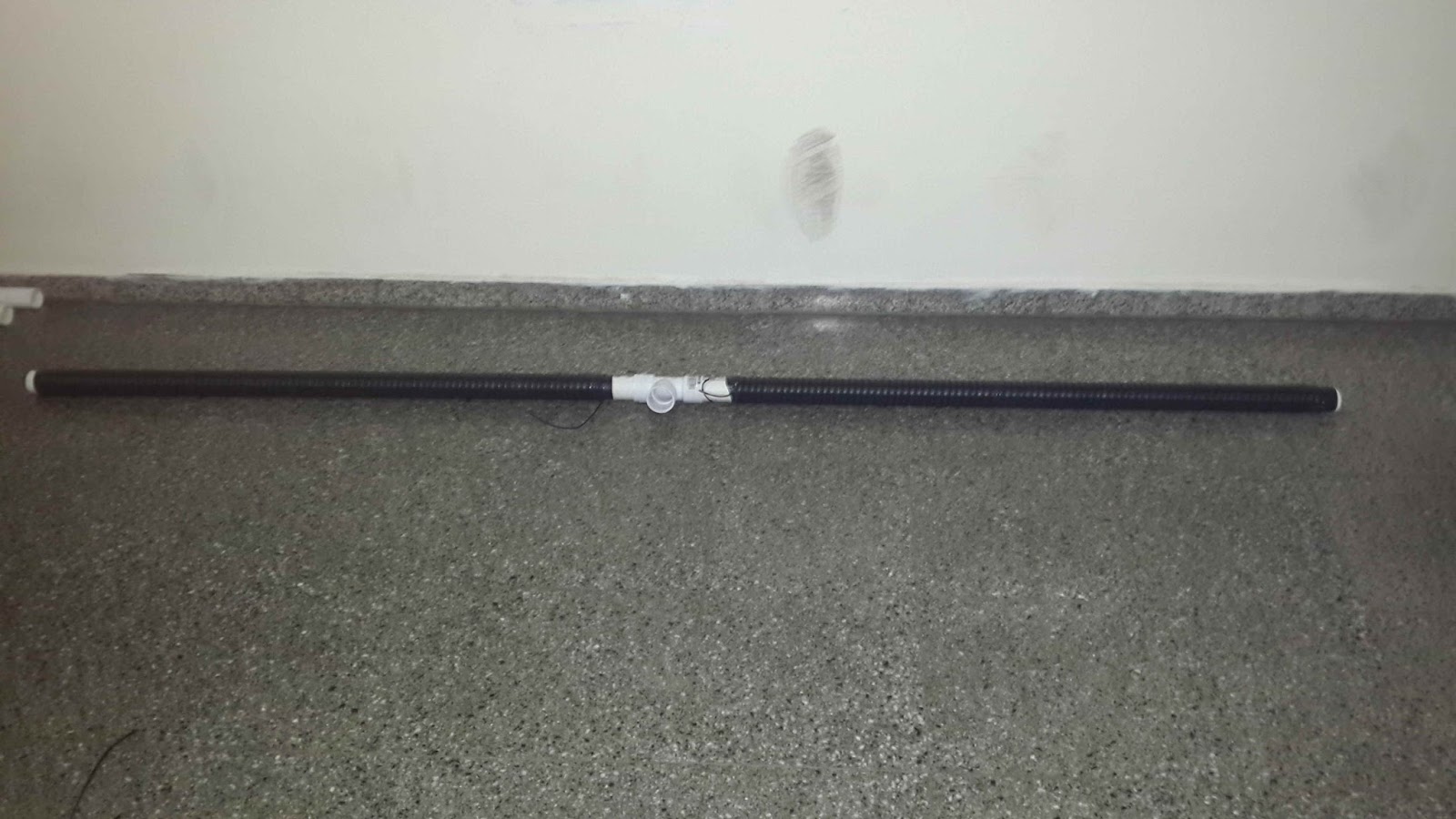

Luego de compartir estas fotos que colegas amigos me han hecho llegar,voy a comentar cómo se debe construir y usar la antena,para que les dé un buen resultado.......
Voy a comenzar por los materiales,muy sencillos y económicos:caño de pvc de una y media pulgada o similar(o el que tenga,no se complique,no es crítico),22 metros de cinta de tv común de 300 ohmios(si no consigue,se puede usar cualquier cinta,por ej si consiguen la de 450 ohmios con ventanas,mas común en Europa y en último caso se puede utilizar cable común de electricidad paralelo)cable coaxil de 50 o 52 ohmios,RG58,RG8,etc....Se arrollan 11 metros de cinta de tv(o la que usen) por lado,sin importar las vueltas que queden,(ya que puede variar según el diámetro del caño utilizado).las vueltas son paralelas y juntas.En cada punta exterior del caño,los dos conductores de la cinta se cortocircuitan(se sueldan),en tanto que en la parte media,sólo uno de los conductores de cada lado,se sueldan al "vivo" y a la malla del coaxil respectivamente,los restantes conductores,uno de cada lado ,se cortan al ras y quedan libres.VER FOTO SIGUIENTE:
Las conexiones son como en la imagen efectuada por el colega LW3ESH,pero ahora se puede obviar el dato de la cantidad de vueltas y el largo ocupado por las mismas,ya que esto,como dije anteriormente,puede variar de acuerdo al diámetro del caño utilizado y el ancho de la cinta(no es el mismo el de la cinta de tv que el de la cinta de 450 ohmios con ventanas)...lo importante es que queden arrollados de cada lado 11 metros.También aconsejo sustituir los pequeños choques de RF que se ven en la imagen,por un choque de RF construído arrollando el coaxil de bajada,en una forma cilíndrica aislante o al aire,de generosa dimensiones sobre todo si se usan las bandas bajas de 40 y 80 metros.En algunas de las fotos siguientes podrán apreciar el construído por algunos colegas y otros detalles constructivos que pueden ser de ayuda.





Ahora llegamos,a lo que creo la parte mas importante,para el buen desempeño de la antena y que,por alguna razón,muy probablemente mi limitada forma de explicación,no he podido hacer comprender a algunos colegas su importancia,lo que a redundado en que les haya dado un resultado pobre.Voy a tratar nuevamente,de explicar con la mayor claridad posible,dentro de mis limitaciones,lo importante que es lo siguiente:Esta antena para que funcione con su ganancia característica,similar a un dipolo de media onda para la banda,DEBE CUMPLIR TODOS ESTOS REQUISITOS:1-ESTAR BIEN ENFASADA,-2-USAR EL LLAMADO POLARIZADOR,(corte de la malla del coaxil de bajada,a unos 30 o 40 cmts de su unión al acoplador o trsmatch)-3-USAR ACOPLADOR O TRASMATCH,preferiblemente manual o autómatico exterior al equipo-4-NO CORTAR EL CABLE COAXIL DE BAJADA,en toda su extensión-por ejemplo para intercalar una llave de antenas,etc-debe llegar íntegro al polarizador,-donde se corta la malla y se coloca una llave para abrirlo o cerrarlo-y luego sigue hasta el conector PL-259 macho para conectarlo al acoplador-
SI SE CUMPLEN TODOS ESTOS REQUISITOS,la antena-a pesar de que fisicamente se seguirá viendo como un dipolo-ELECTRICAMENTE funcionará de la siguiente forma:el arrollamiento conectado al "vivo" del cable de bajada,como un hilo largo de longitud aleatoria según la banda,en tanto que el arrollamiento conectado a la "malla"del coaxil de bajada,como una especie de adaptador de impedancias y plano de tierra.En este caso la ganancia será similar a un dipolo extendido para la banda a buena altura.PERO,en el caso de FALTAR CUALQUIERA DE LOS CUATRO REQUISITOS,la antena funcionará,pero lo hará como un SIMPLE DIPOLO,y al ser acortado,bajará muchísimo su desempeño.
Espero que la explicación haya sido lo suficientemente clara,para que los colegas luego no tengan contratiempos.Ahora voy a extenderme un poco mas en los cuatro requisitos,sobre todo el número 1,que es muy importante.
REQUISITO Nro.1-ENFASAMIENTO
Otro punto importante es que los
bobinados de cinta de TV,queden
enfasados.Parece algo simple pero al
construirla es fácil confundirse.Para saber
si están correctos aconsejo lo
siguiente:una vez armada,colocarla a baja
altura o en un lugar accesible y proceder a
:sintonizar en el equipo
alguna estación que esté comunicando en
40 metros,desconectan la malla o
polarizador,efectúan los ajustes
correspondientes en el sintonizador(solo en
RECEPCIÓN en este caso,es decir a oído y
máxima ganancia en el medidor de
señales).Una vez logrado ésto,conectan la
malla o polarizador.Si la antena está
correcta,notarán una acentuada baja en
las señales(del orden de 2 a 4 señales
S)dependiendo de la distancia a que se
encuentre el colega que escuchan.Si pasa
esto la antena está funcionando
correctamente y sólo les queda ponerla en
el lugar definitivo.De lo contrario,es
decir,si no notan casi o ninguna diferencia
en las señales,tienen que desarmar sólo
uno de los bobinados-se fijan antes en que
sentido estaban arrollados y los bobinan
nuevamente en sentido contrario.Hacen
las conexiones que corresponden en cada
extremo del mismo y efectúan la prueba
anterior ,hasta lograr que ocurra el efecto
descripto anteriormente.Ahí la antena está
trabajando con su ganancia característica
o sea como dipolo plegado doble
Helicoidal,de lo contrario la antena solo
trabaja como un dipolo normal,y al ser de
pequeño tamaño baja su ganancia.
REQUISITO Nro.2-POLARIZADOR-
Para construirlo,se corta la malla del coaxil de bajada a unos 30 o 40 cmts de la unión del mismo con el acoplador,se separa ambas partes de la malla y para mas comodidad y prolijidad,puede colocarse una pequeña llave unipolar,para unirla o separarla xsegún sea conveniente o en caso contrario dejar una pequeña trenza de malla de cada lado,y unirla simplemente arrollandola con los dedos cuando se necesite.Aqui cabe acotar,que en la mayoría de las bandas,el polarizador debe estar abierto-malla desconectada-para que en combinación con el acoplador,produzca que la antena se comporte como un hilo largo,como expliqué mas arriba.Pero en la banda de 10 metros y se ha dado en algunos casos en 11-12 y mas raramente en 17 metros,la antena al cerrar el polarizador,se comporta como dipolo,pero con muy buena ganancia.Por eso en estas bandas hay que probar y elegir la posición de mas ganancia en recepción y luego ajustar el roe con el acoplador,ya que en la posición de mayor recepción,también va a tener la mejor trasmisión.
REQUISITO Nro3-USAR ACOPLADOR O TRASMATCH-
Es otro de los puntos esenciales,el usar un acoplador o trasmatch,preferiblemente manual o automático exterior,con preferencia a los automaticos ya incluidos en algunos equipos,ya que éstos poseen poco rango de ajuste y con esta antena,en algunas bandas se debe enfrentar a alto Roe,pero es cuestión de probar.La antena,cuando trabaja como un hilo largo,tiene la ayuda para bajar las ondas estacionarias del arrollamiento conectado a la malla del coaxil,pero al ser multibanda de 80 a 10 metros,pueden variar muchísimo.
REQUISITO Nro.4-NO CORTAR EL CABLE COAXIL DE BAJADA-
Como expresara oportunamente,el cable de bajada debe llegar íntegro hasta el punto donde se intercala el Polarizador,no se puede intercalar una llave de antenas,etc,ya que la malla no debe estar puesta a tierra en ningún lugar,para que se comporte como adaptador de impedancias y plano de tierra con el arrollamiento conectado a la misma y producir el efecto,como ya dijera,de que el arrollamiento conectado al "vivo" se comporte como un hilo largo.
Otro comentario que quiero compartir con ustedes,es que funciona también colocándola en forma vertical,con el arrollamiento conectado al vivo del coaxil,hacia arriba,con la ventaja,en relación a otras antenas verticales,de no necesitar planos de tierra adicionales.Al usarla de este modo,es mejor para las bandas altas y dx,ya que baja el angulo de irradiación,pero pueden escucharse con señales mas bajas o quedar en skip,estaciones mas cercanas y /o regionales.







 Un agradecimiento a los amigos colegas que compartieron las fotos de la construcción de la antena y ayudaron a ilustrar estos comentarios.A continuación,para facilitarles la tarea a aquellos que deseen ver los cuatro artículos anteriores y no tengan que estar buscando en el Blog,pongo los links a los mismos:
ANTENA DIPOLO PLEGADO DOBLE HELICOIDAL-1RA PARTE

ANTENA DIPOLO PLEGADO DOBLE HELICOIDAL-2DA.PARTE

ANTENA DIPOLO PLEGADO DOBLE HELICOIDAL-3RA PARTE

ANTENA DIPOLO PLEGADO DOBLE HELICOIDAL-4TA PARTE

 Hasta pronto,a las órdenes y buenos dx....
Gerardo-CX3SS















domingo, 31 de enero de 2016

NIÑOS Y JÓVENES EN LA RADIOAFICIÓN

Por suerte,a pesar de todas las distracciones y productos nuevos que la tecnología proveé en estos días en grandes cantidades,los niños y jóvenes se interesan en la RADIOAFICIÓN,aunque muchos crean lo contrario.Aunque por diversos motivos no se le da la difusión que es necesaria,esta actividad está lejos de morir.Cuando vemos estas nuevas generaciones de Radioaficionados nos llena el corazón de esperanzas.Son el futuro inmediato de nuestro amado hobby,las felicitaciones para todos.......Un mundo de mágicas sensaciones se abre ante ellos,alejándolos de las malas influencias tan comunes a estos tiempos que vivimos.....Vaya un reconocimiento para todos estos niños y jóvenes,con estos ejemplos motivadores........
Creo que Evelin debe ser el Radioaficionado mas joven del Uruguay,con sólo 10 años de edad,pasó con éxito el examen en el Radio Club de la ciudad de Artigas,obteniendo el distintivo CX1KI....¡¡FELICITACIONES!!!
Que su ejemplo sea imitado,al igual que el de muchos jovenes y niños mas:
