martes, 3 de febrero de 2015

ESTUPENDA ANTENA PARA 80 Y 40 METROS (Y MAS….) SEGUNDA PARTE

Hola amigos.Desde hace unos días construí  la antena G7FEK http://www.g7fek.co.uk/ y  la estoy experimentando nuevamente,ya que la había usado a mediados del  año 2011 y los resultados los publiqué en:http://www.cx3ss.blogspot.com/2011/09/estupenda-antena-para-80-y-40-metros-y.html

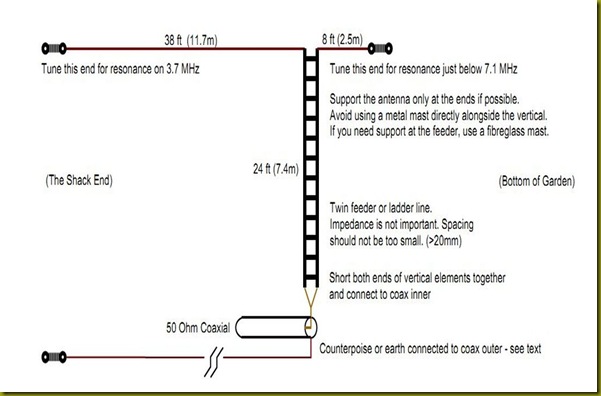

G7FEK-ANTENA

En esta oportunidad,como el mástil que tengo mide sólo 6.5 metros de altura y está colocado en el suelo de mi jardín,no como la vez anterior que era mas alto y estaba en la azotea de mi casa,no me daba la distancia para colocar los 7,4 metros de escalerita en forma vertical.Buscando nueva información en la Web encontré un comentario del autor en el sentido de que podría acortarse en ese caso la parte vertical,en forma leve,y agregarse el faltante en las partes horizontales,decidí acortar la escalerita en 1.40 metros,y agregarle ese largo de cada lado de la parte horizontal.Cómo ´no tenía mas espacio para correr los mástiles,los coloqué,colgando en forma vertical en cada extremo.La escalerilla,ahora de 6 metros de largo,quedó a unos 50 cmts del suelo.El autor también expresa que puede hacerse lo contrario,en caso de poseer mas altura de la torre,puede extenderse la escalerilla y acortarse los tramos horizontales proporcionalmente,quedando siempre la antena de 80 metros de un largo de 19.1 metros y la de la banda de 40 metros de una longitud de 9.9 metros.Luego de instalada se puede hacer los ajustes finos,para que resuene en la frecuencia elegida,alargando o acortando los extremos,ya que en toda instalación el entorno modifica los parámetros.Otro comentario del autor fue que en caso de modificarse el largo de la escalerilla,en mas o en menos,va a funcionar igualmente en 80 y 40 metros,pero puede verse afectada la resonancia en otras bandas altas.En este estado de la construcción procedí a soldarle el “vivo” del coaxil al extremo de la escalerilla cortocircuitados o unidos,en este caso soldados.A la malla del coaxil soldé dos planos de tierra,confeccionados con cable de 2mm forrado de los usados en electricidad.Uno de un largo de 20 metros y el otro de 10 metros,los cuales distribuí sobre el suelo del jardín alrededor de su contorno.También agregué en este punto un cable de 1/4 de onda para 20 metros,(alrededor de 5 metros de largo),que va colocado un extremo unido a la escalerilla y el vivo del coaxil,y el otro colgado en forma vertical debajo de la parte horizontal de la antena de 40 metros,de acuerdo a la siguiente imagen:

[ANTENA%2520G7FEK-TUNING%2520PARA%252020%2520METROS%255B7%255D.jpg]

Este agregado le da un muy buen desempeño en esa Banda y se puede ajustar facilmente la  resonancia,acortándolo o alargándolo.

Procedí a los ajustes finos en los extremos,quedando resonando en 80-40 y  20 metros,pero como había advertido el autor,no resuena exactamente en 12,15 y 17 metros,pero pueden utilizarse mediante el empleo de un sintonizador.En el artículo original,se colocaba un Choke de RF enseguida  de  la conexión de la escalerilla al coaxil de bajada,para evitar que la RF fuera por la malla  hasta el equipo en vez de por los planos de tierra,pero mediante la experimentación se comprobó que colocando este Choke de RF cerca de la conexión al equipo de radio,se podía usar todo el recorrido de la malla del coaxil como un sistema de tierra adicional,evitando colocar mas de éstos sobre el terreno.Para un buen desempeño el coaxil debe tener una longitud superior a 10 metros.El Choke de RF se construye facilmente con el mismo cable coaxil,bobinando éste sobre una forma,que puede ser de pvc sanitario,de entre 10 y 20 cmts de diámetro,con unas 10 vueltas juntas es suficiente.Para los que pueda interesarles,la siguiente imagen es de una versión mas compacta sólo para 40 metros y otras bandas altas desarrollada por PC1MB-aclaro que esta antena no la he probado personalmente:

twothirdG7FEK



A continuación,unas fotos de la antena que construí,que visualmente es un adefesio y nadie en su sano juicio daría dos cobres por ella…ja,ja….Las disculpas y no se fijen en esos detalles,ya que lo que quiero es que se vea  lo descripto en el texto….

SAM_1804

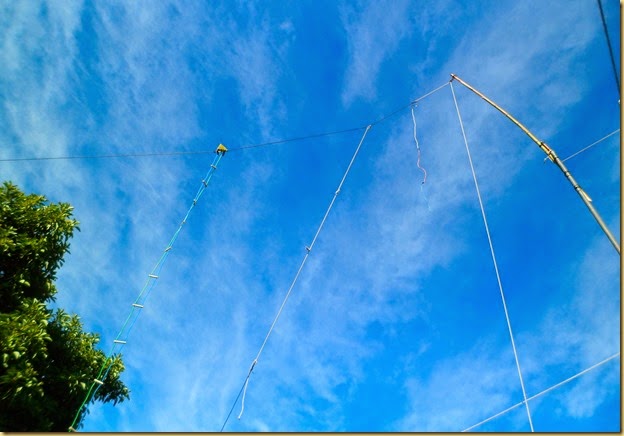

En esta imagen se ve desde la izquierda la sección horizontal de 80 metros que va hacia el fondo del jardín,luego la escalerilla,lo que sigue es la parte horizontal de 40 metros,luego es una cuerda que sostiene el agregado para la banda de 20 metros y finalmente antes del mástil,el agregado de cable colgando en forma vertical,para compensar el corte de la escalerilla.

SAM_1805

Vista de la escalerilla en su conexión con las partes horizontales de la antena.(Escalerilla sobrante de una vieja G5RV,luego usada en una ZS6BKW y ahora en ésta..ja,ja…hay que reciclar….)

SAM_1808

Vista del mástil,de sólo 3 metros de altura,ubicado en el fondo del jardín,donde termina la parte horizontal de 80 metros,con también el agregado de cable colgando para compensar el corte de la escalerilla.Aquí debo acotar que esta antena debe colocarse entre dos mástiles,torres o puntos de apoyo de aproximadamente la misma altura.Yo no cumplo este requisito ya que está en slooper pero aparentemente no parece afectarla.Tampoco es una antena que deba colocarse en v invertida,ya que no es un dipolo,pero todo se puede experimentar.

SAM_1812              SAM_1813

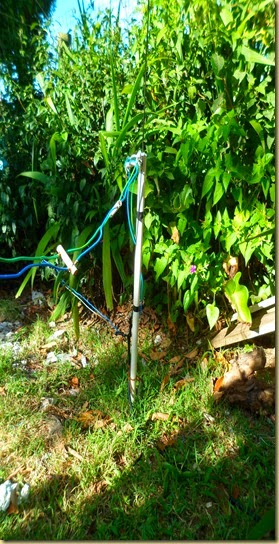

Coloqué en el patio un tubo de pvc clavado en el suelo,donde sujeté la escalerilla,el coaxil y los planos de tierra.

SAM_1814

El Choke de RF….

Esta es una buena antena,sobre todo para aquellos que no tienen lugar para instalar dipolos para 80 o 40 metros,ya que contando con sólo unos 14.20 metros de terreno,pueden usar esa y otras bandas.Aclaro que a corta y a veces a medianas distancias,por ser una antena de polarización vertical,se puede tener en skip algunas estaciones que con dipolo se escuchan con fuertes señales y a otras se las escucha pero con una baja del orden de dos S en comparación con un dipolo.Para el Dx es dónde se comporta en forma excepcional…..

Como mi trabajo es nocturno,hoy cuando regresé del mismo estaba amaneciendo,encendí el transceptor en la Banda de 40 metros,comencé a recorrerla,estando desierta,hasta que escuché una fuerte estación que estaba ubicada en 7.157.0.una vez en frecuencia pude comprobar asombrado que se trataba de la estación Japonesa JH3NGD,que llamaba dx y en forma limitada hablaba español,lo cual para mí es importante,ya que el inglés lo puedo usar apenas para efectuar un Qso.Además me estaba poniendo una señal de 9+ 20 db…..Luego de escucharlo llamar varias veces sin respuestas,concluí que la antena por lo menos en recepción andaba muy bien….y…timidamente pasé mi distintivo…para mi enorme alegría,me contestó de inmediato el colega Kasu,reportándome un S9 en la ciudad de Akashi……de ahí en mas,por unos 10 minutos mantuvimos un agradable Qso,ayudados por el buen Español hablado por Kasu,salpicado de pintorezcas expresiones en Japonés….A estas alturas ya estaba mas que convencido que la antena también era buena en trasmisión…ja,ja…Seguí escuchando llamar a Kasu y pude comprobar en los próximos dos o tres contactos que tuvo con colegas LU que usaban otras antenas,incluso yagis,que les reportaba  55 y 57,salvo el tercero que reporto 59 plus,pero estaba usando un kilovatio y antena Yagi,según manifestó……

Sin dudas,hoy me encuentro muy satisfecho con”el adefesio”,como podrán notar…ja,ja….Espero que me dure…..por lo menos hasta que tenga otro sistema irradiante para experimentar………….

SAM_1809
