Desde hace unas semanas,estoy probando
una antena que funciona espectacular en
80 y 40 metros y bien en las demás Bandas.
Se trata de la antena diseñada por el colega
de la G7FEK http://www.g7fek.co.uk/ para
espacios limitados.Se trata de una antena
tipo Marconi en L invertida,de polarización
vertical.A continuación el diagrama de la
misma.
Como apreciarán en la foto,ocupa en su dimensión
horizontal sólo 14,20 metros (menos de la mitad de
una G5RV común).Su desempeño en 80 y 40 metros
es mucho mejor que esta última.Necesita sólo dos
puntos de apoyo para la parte horizontal y con una
altura de unos 7,50 metros para la parte vertical (la
escalerita).El cable derecho de la “escalerita” mas los
2,50 metros horizontales trabajan como un cuarto de
onda para 40 metros,el alambre de la izquierda de la
escalerita mas los 11,70 metros horizontales,trabajan
como un cuarto de onda en 80 metros.Los alambres de
la escalerita se unen debajo y a su vez se sueldan al
vivo de un cable coaxil.En la malla del coaxil,se conectan
un conductor como plano de tierra de unos 20 metros y
se extiende en la misma dirección que la parte horizontal
para 80 metros.A su vez en el mismo punto,se conecta uno
o mas planos de tierra (yo uso tres)de unos 10 metros para
la Banda de 40 metros.Esta ingeniosa disposición,hace que
no sea necesario usar bobinas trampas para separar las bandas
ya que cuando se trasmite por ejemplo en 80 metros,la parte de
40 metros presenta alta impedancia y se “aisla” automaticamente
por su parte ocurre el mismo efecto cuando se trabaja en 40
metros.Aquí debo acotar,que la parte vertical,construida en forma
de escalerita,no se comporta como tal,sinó cada lado como los
irradiantes para cada banda.Por lo tanto,no importa la impedancia
de la misma,sólo debe tener una separación superior a los dos
centímetros,lo cual hace que no se pueda utilizar cinta de tv de 300
ohmios.
Trabajando en las puntas de la parte horizontal de cada banda y con
el ángulo de los radiales,se puede ajustar cada banda a mínimo ROE.
También trabaja en las Bandas de:30 metros (muy bien),17,15 y 12

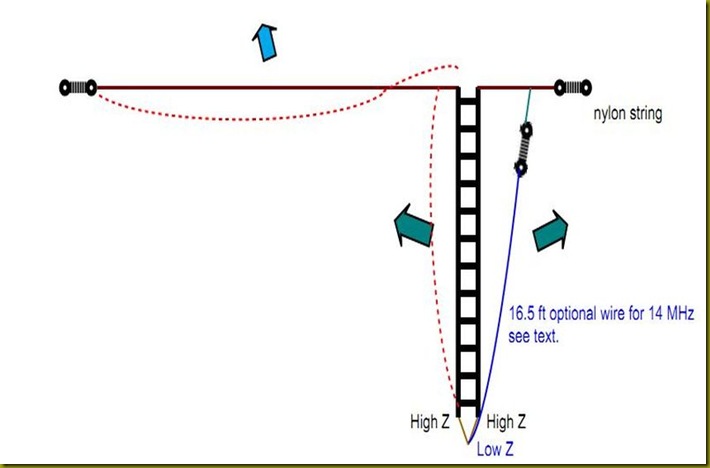

metros (bien).También con un pequeño agregado (ver foto siguiente)
trabaja bien en 20 metros.
Es sólo colgar un trozo de cable de un cuarto de onda para 20
metros y conectarlo al punto donde la escalerita se une al
vivo del coaxil.Con esto se logra la resonancia en esa Banda y
un bajo ROE,y no afecta a las otras Bandas.El autor no estima
su uso en 10 metros por su bajo rendimiento.Es de hacer notar
que el ángulo de irradiación de esta antena en 80-40 es muy bajo
por lo cual es adecuada para el Dx.Se aconseja usar (y así lo hice)
un choque de RF inmediatamente luego de la conexión del coaxil a
la escalerita.Para ello se enrolla unos 6 metros del coaxil utilizado
en una forma cilíndrica de un diámetro de entre 10 y 20 cmts(puede
ser Pvc de uso sanitario).
Aquí una foto de la instalada por mí.Está ubicada la parte final de
la escalerita a unos centímetros del techo del qth,dónde conecta
al coaxil y la malla a los planos de tierra.Algo importante es que la
escalerita debe quedar en forma totalmente vertical y sin tocar la
azotea,como en este caso.Si se instala en el jardín o fondo del qth
la escalerita debe quedar a no más de 50 cmts de la tierra,pero sin
tocar la misma.Bueno,la recomiendo totalmente para las Bandas
de 80 y 40 metros,ya que tiene un excelente rendimiento en las
mismas,con un mínimo costo (yo utilicé una vieja escalerita usada
hace tiempo en una G5rv)y también porque ocupa muy poco espacio
menos de la mitad de una G5rv.Que disfruten con la construcción y
más con su uso.
El autor expresa que podría darse una baja en las señales a nivel
local y zonas de skip dentro de los 500 km de distancia,por ser de
polarización vertical y bajo ángulo de disparo.Yo,en lo que la llevo
probando he tenido excelentes reportajes a nivel local,media y larga
distancia en 80 y 40 metros.Verdaderamente,no van a creer como
rinde en 80 metros hasta que la tengan en uso.
Muy buena tu presentación y los datos sobre esta antena, "Yorugua".
ResponderEliminarTe comento que tengo el cerebro caliente con ella y pienso que trataré de contstruirla.
No tengo mejores opciones para 80m , dado el espacio de que disongo.
Saludos cordiales y gracias.
Lito- LU1MPC
Hola Lito.Gracias por escribir.Es una buena opción para espacios reducidos.En 80 mts. anda bien,un poco mejor que la otra antena mucho mas chica:http://www.cx3ss.blogspot.com/2010/07/antena-dipolo-plegado-doble-helicoidal.html http://www.cx3ss.blogspot.com/2010/11/antena-dipolo-plegado-doble-helicoidal.html http://www.cx3ss.blogspot.com/2010/11/antena-dipolo-plegado-doble-helicoidal_30.html y http://www.cx3ss.blogspot.com/2011/06/antena-dipolo-plegado-doble-helicoidal.html estos son los links a los cuatro artículos de la otra antena que anda en 80 mts y sólo mide 2 metros de largo.
ResponderEliminarUn abrazo y buena experimentación.
Gerardo.CX3SS
Gerardo un abrazo como siempre siguiendo tu blog desde paraguay, un gran aporte a la radio y gracias por tomarte el trabajo de escribir.0
ResponderEliminarEstoy pensando en la construccion de esta antena para 80 mas que nada es por su corta dimension ahora una pregunta, como fabrico la escalerita perdona mi ignorancia.
Manu ZP9MCE.
Hola Manu-Gracias por escribir.No te preocupes,nadie nació sabiendo todo,se aprende con el tiempo.Mirá,cuandoxla escalerita se usa como bajada de la antena,debe tener una cierta separación por tener que resultar con una determinada impedancia,no es así en este caso,ya que la escalerita forma parte de la antena en sí y no importa su impedancia.Sólo es necesaria una separación superior a 2 cmts.Vamos a suponer que la hacés con una separación de 5 cmts.En ese caso conseguís algún cañito o similar aislante,puede ser plástico,acrílico,madera seca,etc.Cortás varios de unos 6 o 7 cmts de largo y cerca de cada punta le efectuás un agujero pasante con un taladro o similar.Lleva 3 o 4 por metro así que calculá los que lleva en toda la escalerita.Luego tomás dos cables de 2 mmm =puede ser forrado=del largo indicado,enhebrás de cada lado los cañitos separadores y luegos los distribuyes de forma que queden a unos 25 o 30 cmts de distancia entre cada uno.Podés fijarlos de varias formas,por ej:con una pistola de siliconas,sunchos plásticos,etc.La idea es que quede como en las imágenes,con una forma similar a una escalera y una separación uniforme.Aquí te ofrezco otro consejo o sugerencia:Para que la antena te quede mas fuerte y sin añadiduras conseguís los dos cables que lleva la antena,desde los aisladores hasta el choque de RF,es decir un trozo de 19.10 metros y el otro de 9.90 metros.de uno de los lados le ponés los aisladores en las puntas ydel otro lado le colocás los aisladores para la escalerita por 7.40 metros y te queda la antena pronta,sólo falta levantarla y agregarle en la punta de la escalerita el choque de ref con el cable de bajada y los planos de tierra. Espero la información te sea útil y te deseo una buena experimentación.Un abrazo.Gerardo.CX3SS
ResponderEliminarHola Gerardo, estoy interesado en armarla, consulta, tu la subiste en un mastil aislante o es un caño metalico? En la foto no me doy cuenta de que material es. 73 de Alejandro CX8BR.
ResponderEliminarHola Alejandro,un saludo cordial.En cuanto a tu consulta,en este caso es un caño metálico de 6 metros con el agregado en la punta de 2 metros de caña tacuara.En esta antena,no tendría mucha importancia el material de los mástiles,ya que en los mismos van atados los aisladores de las partes horizontales,tal como un dipolo y la parte irradiante vertical-escalerita-está situada a 2,5 metros de el mástil mas cercano-ver primer diagrama-.
ResponderEliminarUn abrazo.
Gerardo.CX3SS
Hola, se puede probar recepcion con un equipo en todas las bandas con una antenita dipolo para 10m sin sintonizador????? como seria la recepcion???? serviria?
ResponderEliminarHola,un saludo cordial....y como probar,se puede,pero el rendimiento va a comenzar a bajar a medida que te alejas de la frecuencia para la que fué cortada la antena,sobre todo en 40,80 y 160 metros.Un sintonizador para recepción,aún uno casero con condensadores variables comunes,ayudaría mucho.......
EliminarUn abrazo.
Gerardo.CX3SS
Hola, felitaciones por el post!!!!! A que distancia puede quedar el extremo unido de la escalerita con el coacial del suelo? y esta escalerita, necesariamente debe estar perpendicular con el irradiante horizontal?
ResponderEliminarHola,celebro te haya gustado.En cuanto a tu pregunta,es de hacer constar que la escalerita proporciona el componente vertical de la antena,por lo que debe usarse en forma vertical para que el ángulo de trasmisión sea bajo,muy adecuado para el dx.Ahora bien,se pueden usar,si se usa un mástil mas bajo que el largo de la escalerita,medidas adecuadas a esa altura,lo cual desarrollé en la segunda parte de este artículo,el cual te recomiendo leas y cuyo links es el siguiente:http://cx3ss.blogspot.com.uy/2015/02/estupenda-antena-para-80-y-40-metros-y.html
ResponderEliminarHola, esta muy bueno el diseño, pero se me complica la parte de los conductores de tierra, ya que son muy largos. Alguna idea. Gracias
ResponderEliminarHola Eduardo,saludos cordiales.Gracias por tu comentario.En cuanto a tu consulta te comento que yo la usé con un plano de tierra para 80 metros (unos 20 metros)y dos planos de tierra para 40 metros(de unos 10 metros de largo c/u).Es de hacer contar que los mismos dse pueden doblar de acuerdo a espacio que tengas.Yo llevé el plano de 80 y uno de los de 40 juntos hasta el costado de mi terreno y luego,hacia el fondo del mismo,los extendí juntos,al llegar al final los extendí a lo largo del ancho del terreno,luego doblé nuevamente en dirección al frente hasta lograr que quedara extendido en su totalidad.En cuanto al restante plano de 40 lo extendí de la misma forma pero en sentido contrario.La idea es extenderlos lo mas posible,por los costados del espacio disponible,a fin de que no estorben la circulación.
ResponderEliminarUn abrazo.
Gerardo.CX3SS
Hola, saludos desde B.Aires..... Me indicarias las medidas de esta antena para la frecuencia de 3,6 MHz (no tengo transmatch). Gracias y felicitaciones por tus experimentos...
ResponderEliminarHola ,saludos cordiales......Por tus comentarios supongo que la necesitas sólo para 80 metros.En ese caso,te recomiendo elimines la escalerita y uses unos 19.80 metros de cable,compuestos por unos 7,5 metros verticales y el resto en forma horizontal.Luego necesitarías un Rohímetro y ver las estacionarias en 3.600 Mhz,si son muy altas,luego te desplazas por ej a 3.500 y haces las mediciones y luego lo mismo en 3.650.Si tienes mejor ROE en la frecuencia mas baja,debes cortar un poco el irradiante hasta que ese ROE esté en 3.600,en cambio si el mejor ROE lo tienes en 3.650,debes alargar el irradiante un poco hasta lograrlo en 3.600.Ese irradiante va conectado directamente al "vivo" del coaxil de bajada,en tanto que a la malla del mismo debes colocarle como mínimo un plano de tierra de unos 20 metros de largo,no necesariamente en forma recta(ver respuesta a consulta anterior a ésta).Espero te sirva la información.Un abrazo.
EliminarGerardo.CX3SS
Buenas noches colega. Cual seria la distancia aconsejable de separacion entre los conductores verticales (separacion de la escaleria)? Gracias.
ResponderEliminarHola,saludos cordiales....es necesario una separación superior a 2 cmts,razón por la que no se puede usar cinta de tv de 300 ohmios.Superior a ésa,se puede usar la separación que te quede mas cómoda.Por si te interesa,en 2015 efecvtué una actualización del articuolo,te dejo el links:http://cx3ss.blogspot.com.uy/2015/02/estupenda-antena-para-80-y-40-metros-y.html
ResponderEliminarUn abrazo.
Gerardo.CX3SS
Apreciado colega 73 cordiakles desde la zona HK2,me agradarìa recibir a vuelta de correo el plano de antena vertical para 40 metros lo mas corta posible ya que no dispongo de espacio,cordialmente QRZ gavilàn QRA Josè GRACIAS mi correo baltimore1744@yahoo.com.co
ResponderEliminarHols,saludos cordiales.Ya te envié la información a to correo..
ResponderEliminar73
Gerardo-CX3SS
Buenos días Gerardo, como siempre interesado en tus artículos. Una pregunta, ¿esta antena se puede colocar en forma de V invertida?
ResponderEliminarHola,saludos cordiales.En cuanto a tu consulta te puedo decir al respecto que el autor en su artículo original en inglés manifiesta que no debe usarse en forma de v invertida ya que no es un dipolo......pero con probar .......en cuanto a la experimentación hecha por mí ,te puedo decir que ya la usé en forma de slooper,con la parte horizontal de 40 en el mástil mas elevado,y la parte horizontal de 80 en un mástil mas bajo en el fondo de mi casa.Probé así ya que no la podía poner horizontal al tener mástiles de diferentes tamaños.......en este caso anduvo espectacular,como explico en el artículo.......pienso,es solo teoría-que quizás funcionaría igual si la v invertida no es muy cerrada..y ponés la escalerilla lejos del mástil si es metálico,ya que ella es la parte irradiante vertical de la antena.....que tengas una buena experimentación......
ResponderEliminarUn abrazo-Gerardo-CX3SS
Hola Saludos desde Barcelona, tiene muy buena pinta ya que al no usar bobinas rendirá más que algunas comerciales muy bonitas !!
ResponderEliminarY no ocupa mucho espacio! ademas es barata.. Un abrazo, Enrique EA3FSU.
Hola Enrique,saludos cordiales......muchas gracias por tu opinión...si tienes oportunidad te animo a probarla.......
EliminarUn abrazo.-
Gerardo CX3SS
