viernes, 23 de octubre de 2009

SINTONIZADORES DE ANTENA



Con mucha roe y antena directa su equipo se va a sentir así,como en la primera imagen

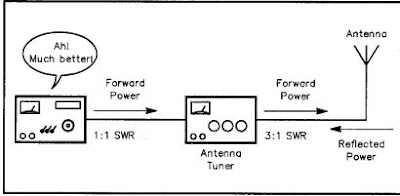

Con la misma antena pero intercalando un sintonizador,su equipo se va a sentir como en la segunda imagen,mucho mejor ¿verdad?

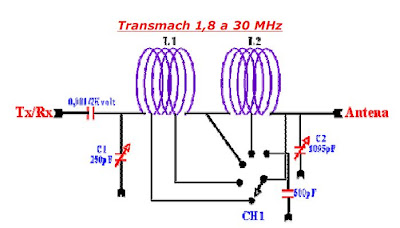

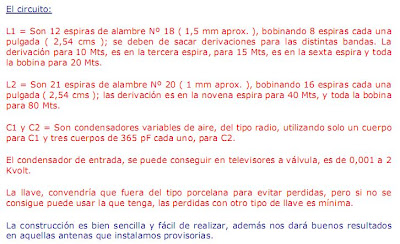

Hola amigos,que tal?-En la gran cantidad de antenas existentes hoy día,en muchas de ellas,para adaptar la línea de bajada a los equipos modernos,es necesario utilizar algún tipo de sintonizador o trasmatch y también cuando se quieran cubrir varias bandas con una misma antena o simplemente un hilo largo de longitud aleatoria-Por eso a continuación les voy a dejar los circuitos de algunos de ellos-

Z-MATCH-
En esta versión,se cubre de 80 a 10 metros,siendo especialmente indicado para el uso de líneas abiertas aunque también ajusta sin problemas bajadas con cable coaxil-
Otra de las versiones,incluso comercial,es el denominado
SINTONIZADOR T-




Aquí va otro para 6 metros


este es para 40-80-metros




15 comentarios:

  1. GRACIAS POR PUBLICAR LOS CIRCUITOS!ESTOY HARTO DE VER COMO PIDEN MILES DE PESOS POR ALGO QUE CON PACIENCIA PARA CONSEGUIR LOS MATERIALES Y ARMARLO SALE 2 MANGOS! 73 DE LU4EJS.

    ResponderEliminar
  2. Hola Javier,gracias por escribir.Estoy totalmente de acuerdo con tus comentarios.El problema mayor que hay hoy día, creo yo,es el poder conseguir los materiales .Una vez obtenido esto,es muy gratificante poder salir al aire ayudados por un artilugio construído con nuestras propias manos y muy económico.Un abrazo y a las órdenes.

    ResponderEliminar
  3. Yo estoy construyendo un sintonizador tipo "T match" y lo que me fallo fue la bobina que la voy a construir otra vez.- Algunos de los detalles los estuve viendo por aca y quiero agradecerte Gerardo por la generosidad de estar permanentemente compartiendo tus conocimientos y experiencias.- 73`s

    ResponderEliminar
  4. Hola estimado Raúl.gracias por tus comentarios.Me alegra te fueran útiles los apuntes.Un abrazo.
    Gerardo.CX3SS

    ResponderEliminar
  5. Gracias por tu publicacion, eran los circuitos que buscaba. 73´s
    Esteban
    CA6UQW

    ResponderEliminar
  6. Hola Esteban,gracias por escribir.Me alegra muchísimo haberte sido útil.Un abrazo.
    Gerardo.CX3SS

    ResponderEliminar
  7. Existe algún manual para calibrar la sintonización? Por supuesto es para un radioaficionado novato
    Muchas gracias.-
    e-mail: cachovera@yahoo.com
    LU7EVF

    ResponderEliminar
  8. en el caso de la ultima imagen... anted de ir a la antena... pasa por 3 capacitores variables de 410pf conectados en serie?? o como es la interpretacion?

    ResponderEliminar
  9. en el ultimo grafico antes de la antena van en serie 3 capacitores variables de 410pf?? o como es?

    ResponderEliminar
  10. en el ultimo diseño antes de la antena... van 3 capasitores variables de 410pf en serie?? me quede con la duda de ese

    ResponderEliminar
    Respuestas
    1. Hola Alejandro .Gracias por escribir.En el último diseño va un capacitor variable de tres secciones de unos 410 pf cada una aproximadamente.Y en el segundo variable sólo se necesita una sección de 410 p.f.Un abrazo.Gerardo.CX3SS

      Eliminar
  11. LOS CAPACITORES VARIABLES SON COMUNES?? O TIENEN QUE SER UNO DE TX Y OTROS DE RX XQ ME LOS QUIEREN VENDER ASI Y SALEN CAROS ...YA Q POSEO UNOS CUANTOS DE RADIOS VALVULARES VIEJAS Y AHORA ME ENTRO LA DUDA?? SI ME PUEDE DESPEJAR ESTA PREGUNTA AGRADECIDO.

    ResponderEliminar
  12. Hola Gustavo,gracias por escribir.En cuanto a tu pregunta depende de la potencia que uses,si es la normal de los equipos modernos -100 watts max.-no habría problemas en usar capacitores de radios valvulares viejas.Si se usa mas potencia,el problema es que esos capacitores tienen las "chapas" muy juntas y se producen arcos y chispas entre ellos por ese motivo,pero con un poco de paciencia se pueden reformar,sacándoles una "chapa" por medio de las secciones móviles,entonces queda mas espacio o dieléctrico entre ellos y no se produce este efecto.Como contrapartida,al sacarle "chapas" baja la capacidad de esa sección,por lo que quizás debas usar capacitores con varias secciones en serie para llegar a la impedancia requerida.Esto te aclaro es para el capacitor de "salida",en el de entrada no hay problemas generalmente.Justamente,el capacitor de TX que te quieren vender,tiene esa característica,la separación mayor entre las chapas,y para alta potencia mejor aislación entre las mismas,por eso son mas caros.Un abrazo y a tus órdenes.
    Gerardo.CX3SS

    ResponderEliminar
  13. Gracias muy buena tu experiencia soy futuro LU, soy de san juan y te agradesco porque esto es lo q buscaba. 73`

    ResponderEliminar
  14. gracias tocayo,ya lo pòngo en practica,exelente, CX8AAL

    ResponderEliminar
