MIS EQUIPOS DE TRASMISION

Hola Amigos:En esta entrada les muestros los equipos actuales de esta humilde estación de radio,con los cuales,cuando la propagación está de
"buena onda"los colegas y amigos pueden escucharme en sus receptores.

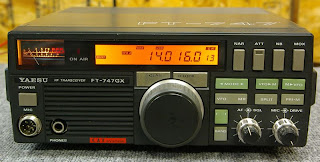

El transceiver es un Yaesu FT-747 GX-
En los veinte años de Radioaficionado construí y probé muchas antenas,entre
ellas dipolos de media onda,verticales ,cúbicas,v invertidas,eh,etc;con distintos resultados-Actualmente,desde hace unos 15 días colgué del mástil
y estoy experimentando una G5RV doble








En la foto figuran las medidas de la G5RV común y la doble,que es la que en
este caso coloqué en forma de V invertida en los primeros 15 metros de cada brazo y luego los otros 15 metros finales están plegados en forma de Z ya que las dimensiones de mi QTH no da para mas-La bajada son 20.72 metros
de línea abierta,luego un balún de corriente consistente en 12 vueltas de coaxil RG-59 en una forma de 10 cmts de diámetro,mas una colilla de 25 cmts del mismo coaxil hasta el sintonizador de tipo Z-Match-


La alimentación del equipo lo provee una Fuente de poder marca Nippon América
mod:DVP-220-2212 de 20 Amps-


Resultados de la antena a la fecha:Colocada directa al equipo en Banda de 40 metros
(3 medias ondas en fase)funciona perfectamente con una relación de ROE 1:1 a 1-En
las demás bandas tiene ROE mas elevado por lo que es necesario el Z-Match-Cubre
satisfactoriamentelas bandas de 160 a 10 metros,a pesar de que como les decía está plegada y a baja altura-Seguiré experimentándola-
Hasta la próxima-
